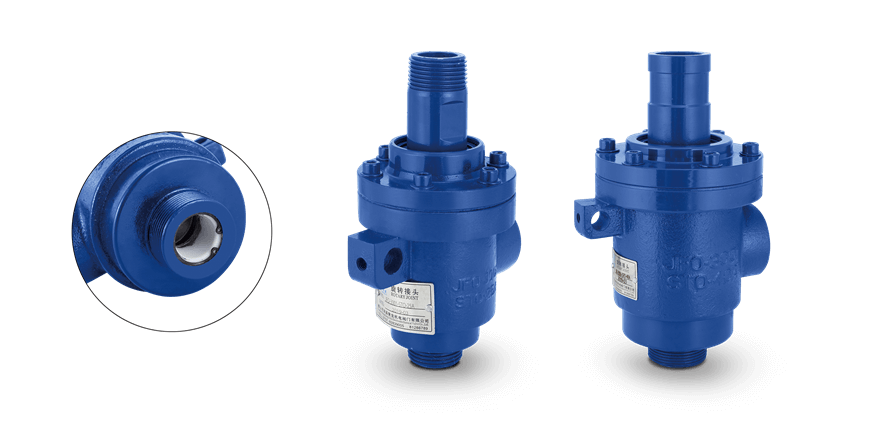

旋轉接頭設備特寫：
旋轉接頭特點：
自動同心 精密鑄造 球面密封
旋轉接頭優點：
1、正球面密封，密封材料含稀土銅粉，耐磨性能好。
2、偏擺適應性強，可自動調整同心。
3、多石墨軸承支撐，運轉同心度高
4、精密鑄造。耐磨耐高溫
5、可定制螺紋，法蘭多種連接方式，內管固定或內管旋轉多種使用方式。

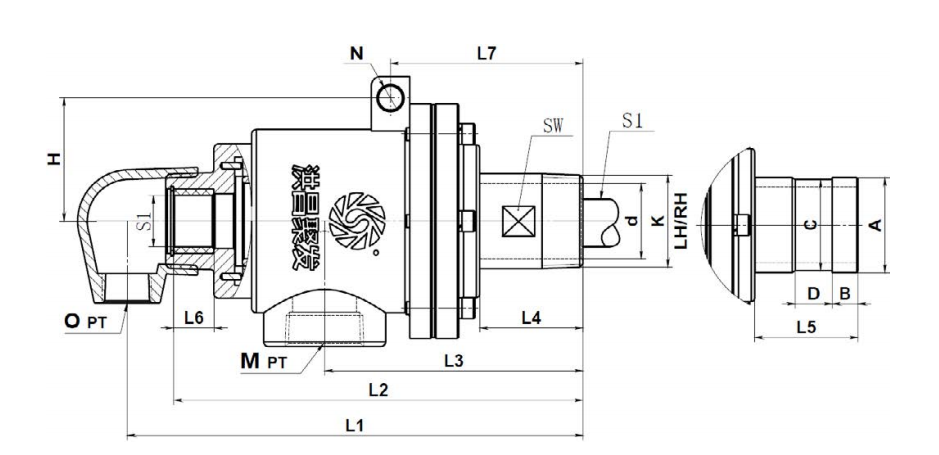

旋轉接頭規格尺寸：

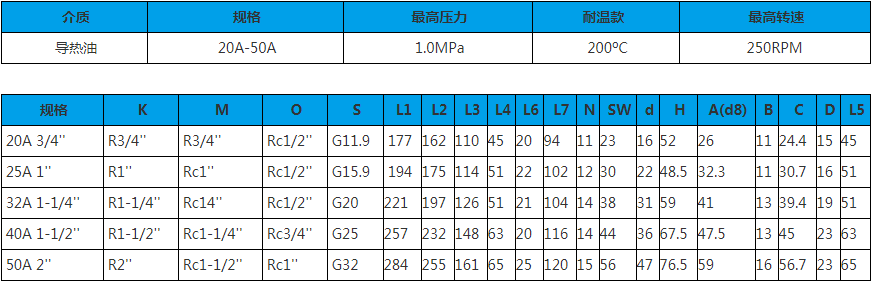

旋轉接頭技術參數：
| 介質 | 規格 | 最高壓力 | 耐溫款 | 最高轉速 |
| 導熱油 | 20A-50A | 1.0MPa | 200oC | 250RPM |
| 規格 | K | M | O | S | L1 | L2 | L3 | L4 | L6 | L7 | N | SW | d | H | A(d8) | B | C | D | L5 |
| 20A 3/4'' | R3/4'' | R3/4'' | Rc1/2'' | G11.9 | 177 | 162 | 110 | 45 | 20 | 94 | 11 | 23 | 16 | 52 | 26 | 11 | 24.4 | 15 | 45 |
| 25A 1'' | R1'' | Rc1'' | Rc1/2'' | G15.9 | 194 | 175 | 114 | 51 | 22 | 102 | 12 | 30 | 22 | 48.5 | 32.3 | 11 | 30.7 | 16 | 51 |
| 32A 1-1/4'' | R1-1/4'' | Rc14'' | Rc1/2'' | G20 | 221 | 197 | 126 | 51 | 21 | 104 | 14 | 38 | 31 | 59 | 41 | 13 | 39.4 | 19 | 51 |
| 40A 1-1/2'' | R1-1/2'' | Rc1-1/4'' | Rc3/4'' | G25 | 257 | 232 | 148 | 63 | 20 | 116 | 14 | 44 | 36 | 67.5 | 47.5 | 13 | 45 | 23 | 63 |
| 50A 2'' | R2'' | Rc1-1/2'' | Rc1'' | G32 | 284 | 255 | 161 | 65 | 25 | 120 | 15 | 56 | 47 | 76.5 | 59 | 16 | 56.7 | 23 | 65 |
點擊圖片顯示大圖
旋轉接頭連接方式：

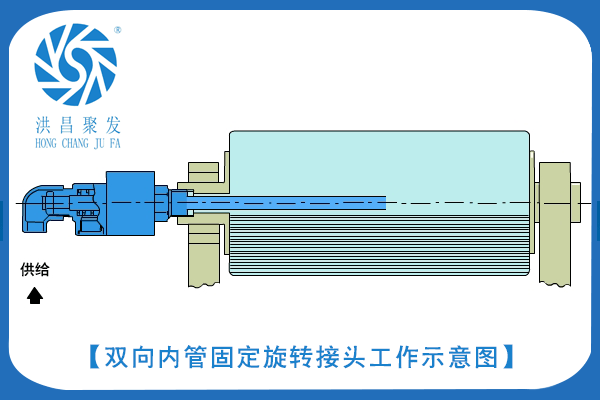

旋轉接頭工作原理：
佛山市南海區洪昌聚發機電閥門有限公司是一家致力于管路及管路接頭和流體密封，集研發、設計、生產、銷售、服務于一體的專業廠家，是各種管道流體密封的專業廠家。
洪昌聚發主要生產各種規格型號的旋轉接頭、不銹鋼金屬軟管、波紋管補償器和橡膠軟接頭。產品適用于使用不同介質、溫度、壓力、連接方式和工況，并廣泛的配套應用于鋼鐵、航天、造紙、印染、化工、橡膠、石油、塑料、電力、食品、包裝、 印刷、玻璃、醫藥、木業等各個行業。
我公司長期不斷的對產品進行技術的改革創新，使生產的產品更加的質優價廉、美觀方便，讓客戶永遠享受到更優質的產品。
歡迎撥打24小時全國銷售熱線：13927701075
